Hei acolo, colegi pasionați de electronici! În calitate de furnizor de condensatoare de componente electronice, am văzut partea mea corectă de diferite tipuri de condensatoare. Astăzi, vreau să mă scufund în diferențele dintre condensatoarele monolitice și discrete. Este un subiect care poate părea un pic tehnic la început, dar îl voi descompune într -un mod ușor de înțeles.
Ce sunt condensatorii monolitici?
Condensatoarele monolitice, cunoscute și sub denumirea de condensatoare ceramice multistrat (MLCC), sunt ca caii de lucru din lumea condensatorului. Sunt realizate prin stivuirea mai multor straturi de material dielectric ceramic și electrozi metalici. Această construcție le oferă o dimensiune compactă și valori de capacitate ridicată într -un pachet relativ mic.
Unul dintre marile avantaje ale condensatoarelor monolitice este dimensiunea lor mică. Sunt perfecte pentru aplicații în care spațiul este limitat, ca în telefoanele mobile, tabletele și alte dispozitive portabile. Puteți potrivi o mulțime de ele pe o placă de circuit minusculă, fără a ocupa prea mult spațiu.
Un alt lucru minunat despre condensatoarele monolitice este densitatea lor de capacitate ridicată. Acest lucru înseamnă că pot stoca multă încărcare electrică într -un volum mic. De asemenea, sunt foarte fiabile și au o durată de viață lungă, ceea ce este important pentru dispozitivele electronice care trebuie să dureze.
Cu toate acestea, condensatoarele monolitice au unele limitări. Ele pot fi sensibile la schimbările de temperatură, ceea ce le poate afecta valoarea capacitanței. De asemenea, au o evaluare relativ mică de tensiune în comparație cu alte tipuri de condensatoare. Deci, dacă aveți nevoie de un condensator care să poată gestiona tensiuni mari, un condensator monolitic ar putea să nu fie cea mai bună alegere.
Ce sunt condensatoare discrete?
Condensatoarele discrete, pe de altă parte, sunt componente individuale care nu fac parte dintr -o structură multi -strat precum condensatoare monolitice. Există mai multe tipuri de condensatoare discrete, cum ar fi condensatoare ceramice, film, electrolitice și tantalum.
Condensatoarele discrete ceramice sunt similare cu ceramica utilizată în condensatoare monolitice, dar sunt făcute ca unități de strat unic sau multi -strat care nu sunt integrate în același mod. Acestea vin într -o gamă largă de valori de capacitate și sunt relativ ieftine. Sunt adesea utilizate în aplicații de înaltă frecvență, deoarece au o rezistență la serii echivalente scăzute (ESR) și inductanță în serie echivalentă scăzută (ESL).
Condensatoarele de film folosesc o peliculă de plastic subțire ca material dielectric. Sunt cunoscuți pentru rezistența lor la izolare ridicată, pierderi dielectrice scăzute și o stabilitate bună pe o gamă largă de temperaturi și frecvențe. Sunt utilizate în mod obișnuit în electronice electrice, echipamente audio și alte aplicații în care este necesară performanța de înaltă calitate.
Condensatoarele electrolitice sunt un alt tip de condensator discret. Au o valoare de capacitate ridicată și sunt adesea utilizate în circuitele de alimentare pentru a filtra tensiunea de ondulare. Cu toate acestea, au o durată de viață relativ scurtă și pot fi sensibile la tensiunea inversă.
Condensatoarele Tantalum sunt un tip special de condensator electrolitic. Acestea oferă o capacitate ridicată la dimensiuni mici și au o stabilitate și o fiabilitate mai bună decât condensatoarele electrolitice obișnuite. Dar sunt mai scumpe și pot fi mai predispuși la eșec, dacă este mai mult stresat.
Diferențe cheie
Dimensiune și ambalaje
Condensatoarele monolitice au, în general, ca mărime mai mică, datorită construcției lor cu mai multe straturi. De multe ori sunt dispozitive de montare la suprafață (SMD), care sunt ușor de plasat pe plăci de circuit imprimate (PCB) folosind echipamente de asamblare automate. Condensatoarele discrete, în special cele mai mari, cum ar fi unii condensatori electrolitici, pot ocupa mai mult spațiu pe un PCB. Acestea pot intra - pachete de găuri, care necesită găuri de foraj în PCB pentru montare.
Capacitate și evaluări de tensiune
Condensatoarele monolitice pot obține valori ridicate de capacitate la dimensiuni mici, dar evaluările lor de tensiune sunt de obicei limitate. Condensatoarele discrete, în special unele condensatoare de film și electrolitice, pot gestiona tensiuni mult mai mari. De exemplu, puteți găsi condensatoare electrolitice cu ratinguri de tensiune de câteva sute de volți, în timp ce condensatoarele monolitice ar putea fi limitate la câteva zeci de volți.
Răspuns la frecvență
Condensatoarele monolitice sunt potrivite pentru aplicații de înaltă frecvență din cauza ESR și ESL scăzută. Acestea se pot încărca și descărca rapid, ceea ce le face ideale pentru filtrarea zgomotului de înaltă frecvență în circuite. Condensatoarele discrete au răspunsuri diferite de frecvență în funcție de tipul lor. De exemplu, condensatoarele discrete ceramice pot fi, de asemenea, utilizate în aplicații de înaltă frecvență, în timp ce condensatoarele electrolitice sunt mai bune pentru filtrarea cu frecvență scăzută în sursele de alimentare.
Cost
Condensatoarele monolitice sunt adesea mai costuri - eficiente atunci când vine vorba de o producție mare de volum, în special pentru valorile de capacitate mică. Procesul lor de fabricație permite producția în masă la un cost relativ redus. Condensatoarele discrete pot varia foarte mult ca cost. Condensatoarele discrete ceramice simple sunt ieftine, dar condensatoarele de film și tantalum de înaltă calitate pot fi destul de costisitoare.
Aplicații
Aplicații condensatoare monolitice
Condensatoarele monolitice sunt utilizate pe scară largă în electronica de consum, cum ar fi smartphone -urile, laptopurile și camerele digitale. De asemenea, sunt utilizate în dispozitivele de comunicare, cum ar fi routerele Wi - FI și modulele Bluetooth, pentru a filtra și decupla semnale de frecvență ridicată. De exemplu, într -un smartphone, condensatoarele monolitice sunt utilizate pentru a netezi sursa de alimentare către diferite componente, asigurând o funcționare stabilă.
Aplicații de condensatoare discrete
Condensatoarele discrete își găsesc locul într -o varietate de aplicații. Condensatoarele de film sunt utilizate în circuitele de corecție a factorilor de putere în echipamentele industriale și în amplificatoare audio pentru a îmbunătăți calitatea sunetului. Condensatoarele electrolitice sunt esențiale în sursele de alimentare pentru computere, televizoare și alte dispozitive electronice mari pentru a filtra ondularea tensiunii DC. Condensatoarele Tantalum sunt utilizate în electronice de înaltă performanță, cum ar fi dispozitivele medicale și aplicațiile aerospațiale, unde fiabilitatea și dimensiunile mici sunt cruciale.
Produse conexe în lumea electronică
Dacă sunteți în electronică, s -ar putea să fiți interesat și de alte produse conexe. De exemplu,Întrerupător electriceste un dispozitiv de siguranță important în circuitele electrice. Poate reduce automat puterea atunci când există o suprasarcină sau un circuit scurt, protejându -vă echipamentul de daune.

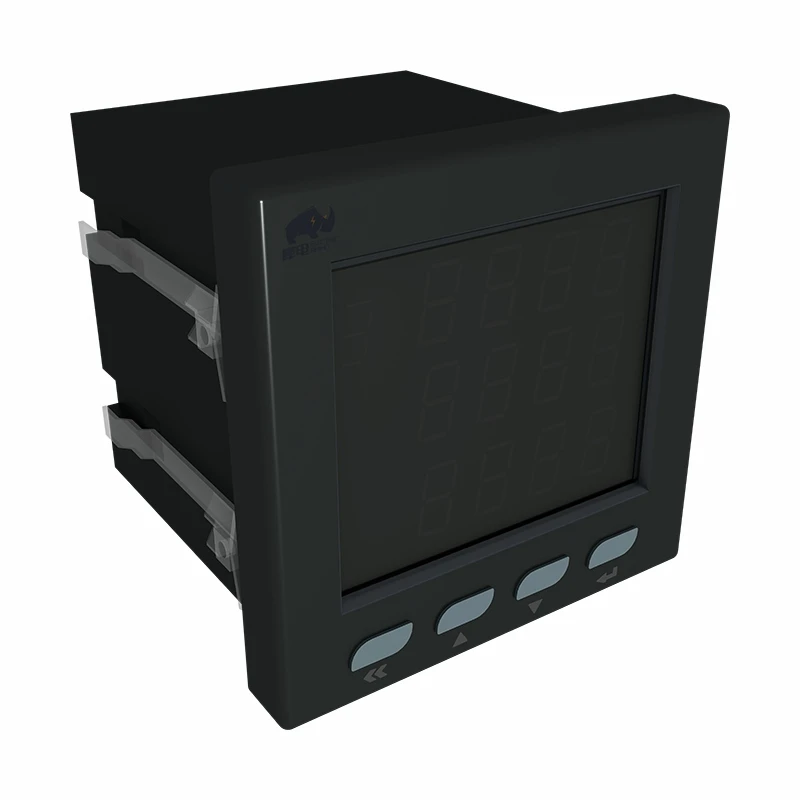

Instrument electronic pentru industria electricăeste utilizat pentru a măsura și monitoriza parametrii electrici, cum ar fi tensiunea, curentul și puterea. Aceste instrumente sunt esențiale pentru testarea și depanarea circuitelor electronice.
Transformator de curent și de tensiunesunt utilizate pentru a renunța la curenți și tensiuni mari la un nivel care poate fi măsurat în siguranță și utilizat în circuitele de control. Sunt utilizate frecvent în sistemele de distribuție a energiei.
Concluzie
În concluzie, atât condensatoare monolitice, cât și discrete au propriile lor caracteristici și aplicații unice. Condensatoarele monolitice sunt excelente pentru aplicații de dimensiuni mici, de înaltă frecvență, unde spațiul este limitat. Condensatoarele discrete oferă o gamă mai largă de calificări de capacitate și tensiune, ceea ce le face adecvate pentru o varietate de aplicații, de la filtrarea puterii joase - frecvență la echipamente audio și industriale cu performanță ridicată.
